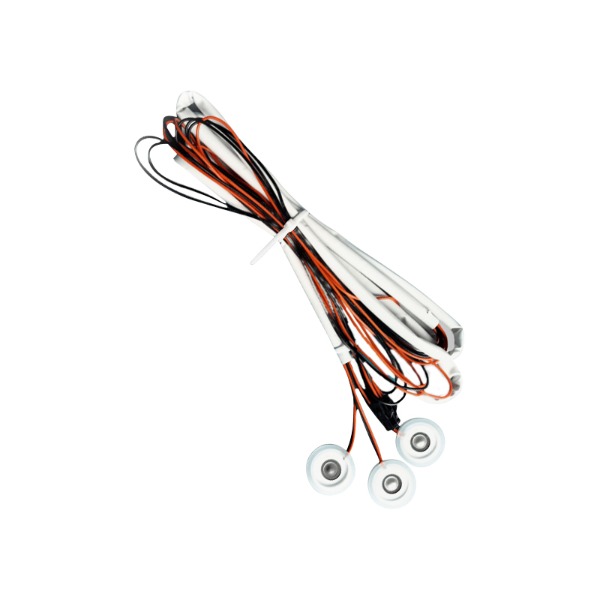

Tıbbi Piezoelektrik Seramik Diskler Hakkında Bilmeniz Gereken Her Şey

Tıbbi piezoelektrik seramik disk Tanısal görüntüleme veya terapötik ultrason için uygun olması için kalınlık modu elektromekanik bağlantı katsayısının (kt) 0,48'in üzerinde ve akustik empedansın 35 MRayl'in altında olması gerekir. Bu parametreler olmadan disk gerekli çözünürlüğü veya güvenli doku penetrasyonunu sağlayamaz.

Endüstriyel veya tüketici sınıfı piezoseramiklerin aksine, tıbbi sınıf diskler, sterilizasyon ve uzun süreli çalışma sırasında stabiliteyi sağlamak için sıkı bir şekilde kontrol edilen dielektrik kaybı (tan δ < 0,02) ve 300°C'nin üzerindeki Curie sıcaklığı ile karakterize edilir.

Tıbbi Uygulamalar için Kritik Malzeme Özellikleri

Tıbbi piezoelektrik seramik diskler tipik olarak değiştirilmiş kurşun zirkonat titanat (PZT) bileşimlerinden üretilir. Aşağıdaki tablo ultrason görüntüleme, HIFU (yüksek yoğunluklu odaklı ultrason) ve akış sensörleri gibi yaygın tıbbi kullanımlara yönelik temel özellik aralıklarını göstermektedir.

• Piezoelektrik yük sabiti (d33): 400–600 pC/N – düşük voltajlı uyarım için yeterli yer değiştirmeyi sağlar.
• Bağıl geçirgenlik (εr): 1 kHz'de 1200–1800 - elektrik empedansını tıbbi sürücü devreleriyle eşleştirir.
• Mekanik kalite faktörü (Qm): 60–150 – görüntüleme veya tedavi için hassasiyeti (düşük Qm) güç çıkışına (yüksek Qm) karşı dengeler.
• Yoğunluk (ρ): 7,5–7,8 g/cm³ – insan dokusuyla akustik eşleşmeyi etkiler.

Örneğin, bir kalp ultrason probunda kullanılan bir disk, kt > 0,5 ve kalınlık değişimi ±2 μm'den az Faz distorsiyonunu ve artefaktları önlemek için disk çapı boyunca.

Çap-Kalınlık Oranı ve Rezonans Frekansı Seçimi

Tıbbi bir piezoelektrik diskin çalışma frekansı kalınlığıyla ters orantılıdır. Standart bir radyal modlu disk için temel kalınlık modu frekansı f_t (MHz cinsinden) ≈ N_t / kalınlık (mm) burada N_t frekans sabitidir (PZT-5A tipi malzemeler için tipik olarak 1900–2100 Hz·m).

Yaygın tıbbi frekans bantları ve karşılık gelen disk boyutları:

• 2–5 MHz (abdominal ve obstetrik görüntüleme): kalınlık 0,4–1,0 mm, çap genellikle 10–25 mm.
• 7,5–10 MHz (damarlar ve küçük parçalar): kalınlık 0,2–0,28 mm, çap 6–12 mm.
• 15–20 MHz (oftalmik ve cilt görüntüleme): kalınlık 0,1–0,13 mm, çap 3–6 mm.

Yanlış bir oranın seçilmesi sahte modlara yol açar. Tıbbi sınıf bir disk yanal modları baskılamalıdır. radyal-kalınlık frekans oranı < 0,7 Birincil kalınlık rezonansına müdahaleyi önlemek için.

Akustik Eşleştirme ve Destek Katmanı Entegrasyonu

Çıplak seramik diskin akustik empedansı ~34 MRayl iken insan yumuşak dokusu ~1,5 MRayl'dir. Katmanları eşleştirmeden, Ultrason enerjisinin %88'inden fazlası yansıtılır disk-doku arayüzünde, cihazı etkisiz hale getirir.

Bu nedenle tıbbi piezoelektrik disk asla tek başına kullanılmaz. Aşağıdakileri gerektirir:

• Bir veya iki eşleşen katman (her biri orta empedanslı, örneğin 9–12 MRayl) iletim verimliliğini %80'in üzerine çıkarmak için.
• Yüksek zayıflamalı bir destek katmanı (akustik empedans 15–25 MRayl, zayıflama > 20 dB/cm/MHz) arka radyasyonu sönümlemek ve darbe süresini kısaltmak için.

Örneğin, merkez frekansta λ/4 kalınlığında tek bir eşleşen katmanın eklenmesi bant genişliğini artırır. %45 ila %72 , doğrudan görüntü çözünürlüğünü artırır.

Tıbbi Koşullar Altında Elektriksel Kutuplama ve Performans Kararlılığı

Üretildiği haliyle seramik diskler kutuplanana kadar henüz piezoelektrik değildir. Tıbbi sınıf diskler, alan hizalaması sağlamak için 100–150°C'de 15–30 dakika boyunca 2–4 ​​kV/mm kutuplama voltajına ihtiyaç duyar. Eksik kutuplama d33'ün %30'dan fazla azalmasına ve dengesiz frekans tepkisine neden olur.

Kutuplamanın ardından diskler termal yaşlanmaya ve stabilizasyona tabi tutulur. Tıbbi kabul kriterleri şunları içerir:

• Kapasitans sapması < %3 37°C'de (vücut sıcaklığı) ve %90 nemde 500 saat sonra.
• Yalıtım direnci > 10 GΩ Hastayla temas eden problarda kaçak akımları önlemek için 500 V DC'de.
• 200°C'nin altında depolarizasyon yok Etilen oksit veya otoklav sterilizasyonundan (121°C) kurtulmak için.

Terapi Disklerinde Dielektrik Kaybı ve Isı Üretimi

Sürekli dalga veya yüksek görev döngüsüne sahip tıbbi uygulamalar için (örneğin, fizyoterapi ultrasonu, cerrahi kesim), diskin rezonansı değiştirmeden ısıyı dağıtması gerekir. Temel metrik dielektrik kayıp faktörü (tan δ) . 1 MHz ve 20 V/mm'de tıbbi tedavi diskleri tan δ < 0,015 değerini korur ve sıcaklık artışını 1 W/cm² akustik çıkışta < 15°C ile sınırlandırır.

Tan δ değeri 0,03 olan bir disk (düşük maliyetli endüstriyel disklerde yaygındır) iki kat daha fazla ısı üretecektir ve bu da aşağıdaki sonuçlara yol açacaktır:

• Frekans kayması Her 10°C artışta %0,5–1,2 sürüş elektroniğinin ayarının bozulmasına neden olur.
• Bağlanma katmanlarıyla termal genleşme uyumsuzluğu, 50'den az işlem döngüsünden sonra delaminasyona neden oluyor.

Bu nedenle tıbbi tedavi diskleri maksimum titreşim hızını < 0,5 m/s RMS olarak belirtir ve prob düzeneğine entegre sıcaklık sensörleri içerir.

Biyouyumluluk ve Kapsülleme Gereksinimleri

Ham seramik diskin kendisi kurşun içeriğinden dolayı biyouyumlu değildir (tipik PZT ağırlıkça %60-70 kurşun içerir). Bu nedenle tıbbi düzenleyici standartlar (IEC 60601-2-37, FDA kılavuzu) kapsüllemeyi zorunlu kılar. Disk hava geçirmez şekilde kapatılmalı veya parilen-C (kalınlık 5–15 μm) veya tıbbi sınıf epoksi ile kaplanmalıdır.

Kapsülleme doğrulaması şunları içerir:

• ISO 10993-5 sitotoksisite testi: kapsüllenmiş diskin çevresinde hücre erimesi yok.
• Sızdırılabilir kurşun analizi: Simüle edilmiş vücut sıvısında < 0,1 μg/cm²/gün.

Uygun kapsülleme olmadan, tek bir disk arızası bile probun yeniden sertifikasyon maliyetlerinin aşılmasına yol açabilir Olay başına 10.000$ (düzenleyici dosyalama ve test etme).

Tıbbi Entegrasyon Öncesi Performans Testi

Her bir tıbbi piezoelektrik disk partisinin standartlaştırılmış elektrik ve akustik testlerden geçmesi gerekir. IEEE 176-1987 ve IEC 60483'e dayalı kabul/red kriterleri:

• Rezonansta empedans büyüklüğü: Nominal değerin ±%10'u.
• Rezonansta faz açısı: > 85° (saf mod).
• Kapasite toleransı: 1 kHz'de ±%5, 25°C.
• Kalınlık değişimi: Diziler için disk yüzeyi boyunca ≤ ±3 μm.

Bu sınırları aşan bir disk, daha fazla ayar gerektirmeden doğrudan bir tıbbi ultrason dönüştürücüsüne veya terapi aplikatörüne entegre edilebilir ve prob başına 15-20 saatlik mühendislik kalibrasyonundan tasarruf edilebilir.
